ThreeD插件是温健先生（@只为设计）和我（@般若黑洞）共同开发、为科研绘图量身定制的一款PowerPoint三维作图增强插件ThreeD插件极大突破了PPT3D功能局限，可提高PPT作图效率数



ThreeD插件是温健先生（@只为设计）和我（@般若黑洞）共同开发、为科研绘图量身定制的一款PowerPoint三维作图增强插件ThreeD插件极大突破了PPT3D功能局限，可提高PPT作图效率数十倍至

上百倍，全面革新了PPT的三维绘图方法。

本教程将讲解ThreeD尺寸标注功能的用法，这是ThreeD 10.7中增加的新功能。尺寸标注功能入口位置：ThreeD选项卡最右侧，后期工具-尺寸标注

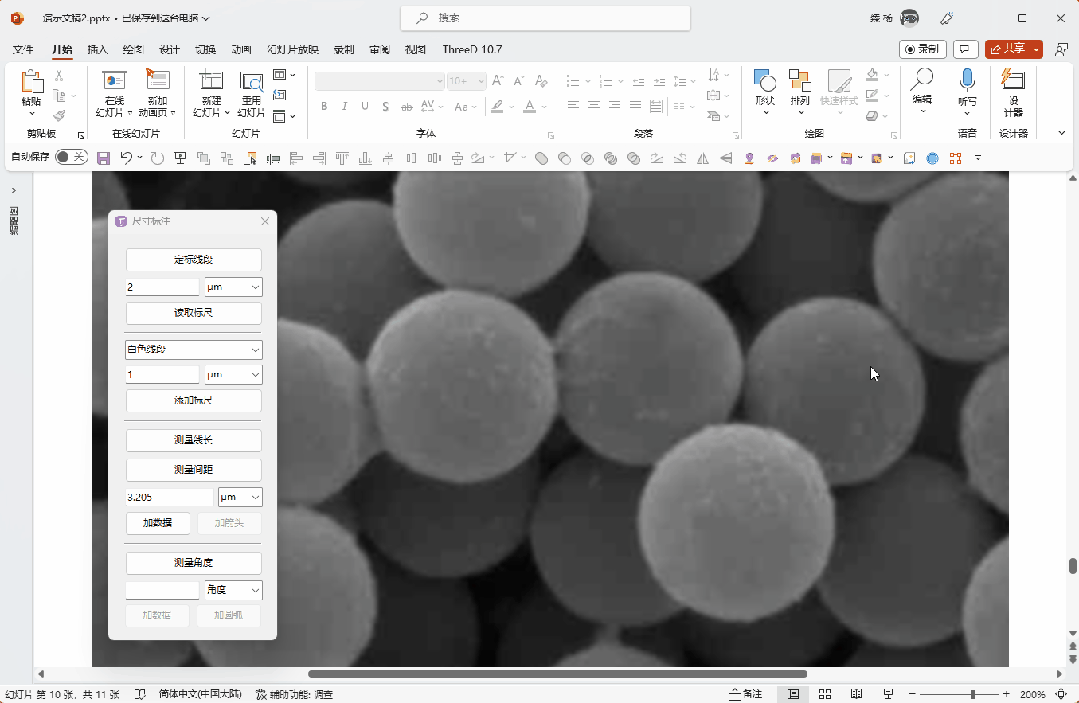

点击按钮后，可打开“尺寸标注”窗口：

通过此窗口，可实现添加标尺、测量线长与间距、测量角度等功能。

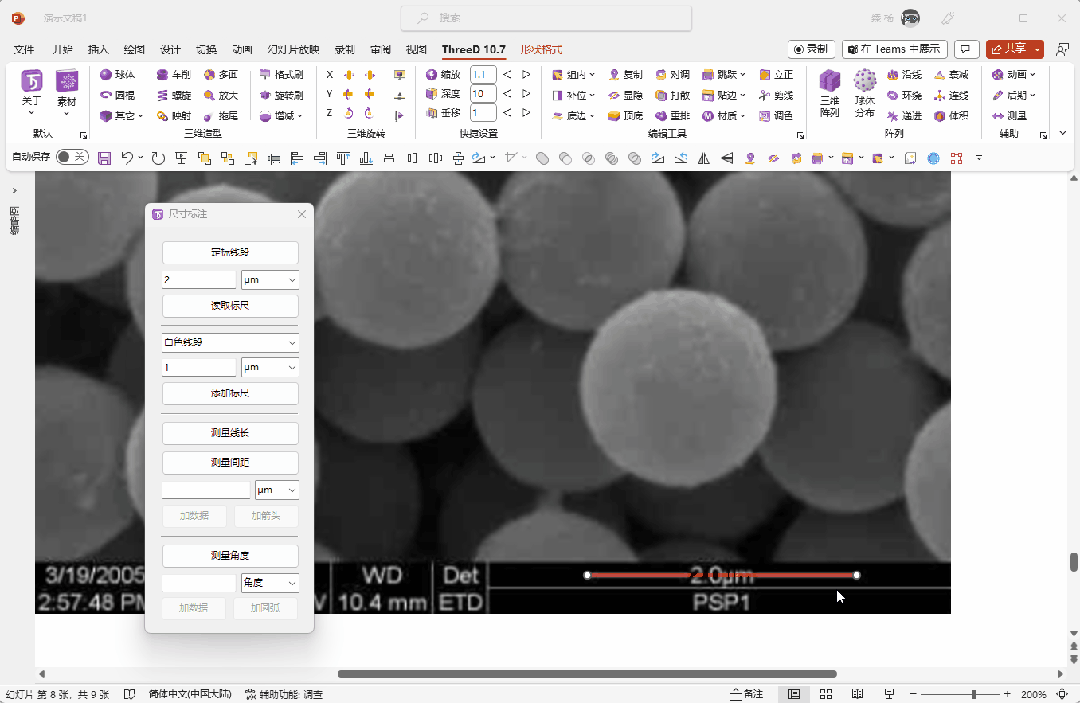

01定标其中，要使用添加标尺和测量线长和间距，需要先对需要标注的图片进行定标：1. 点击“定标线段”按钮，即可在当前页面生成一条红色的定标线段，将其移动到图片上比例尺位置，按住Shift拉伸线段，使两者

长度一致。2. 在定标线段按钮下的输入框中，输入当前图片比例尺的数值，设置比例尺的单位。3. 点击“读取标尺”按钮，完成定标。

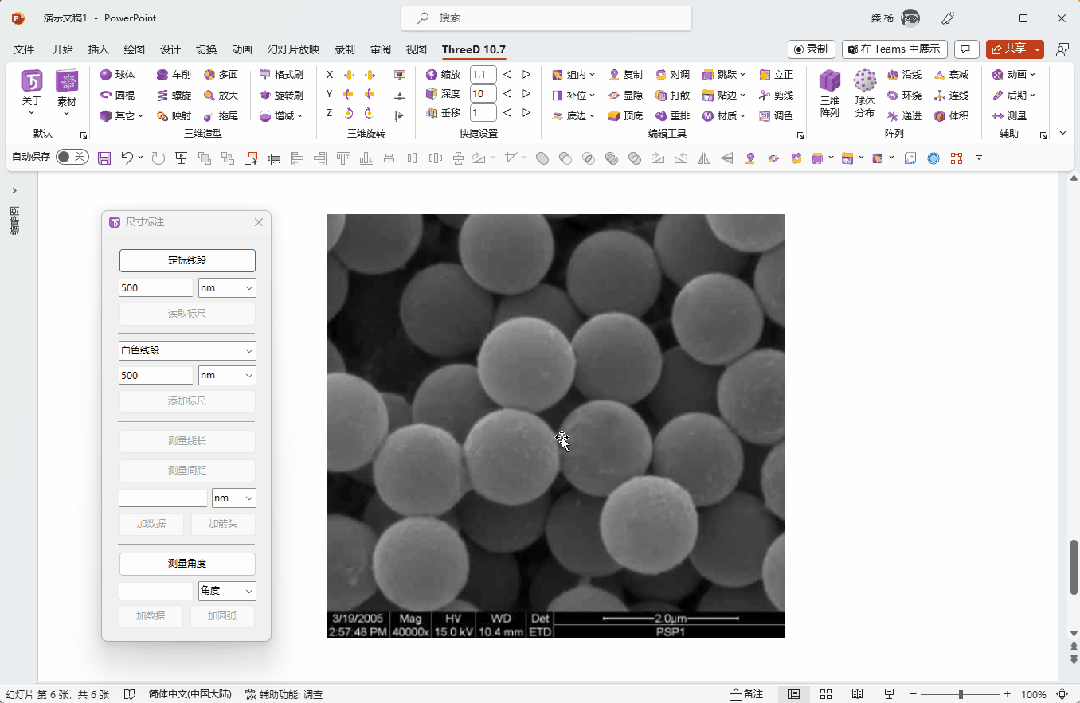

为了让定标更加精准，可按Ctrl+鼠标滚轮放大视图。02添加标尺完成定标后，选择需要生成的标尺样式，设置新标尺的数值和单位，点击“添加标尺”按钮，即可一键生成新的标尺。

生成的新标尺的位置和线宽，与定标点击“读取标尺”时定标线段的位置和线宽一致；ThreeD提供了“白色线条”“黑色线条”“白色工字”“黑色工字”“白色黑边”“黑色白边”6种标尺样式得到的新标尺可通过右键-设置形状格式窗格自由调整颜色、宽度，字体、字号等也可根据需要调整。

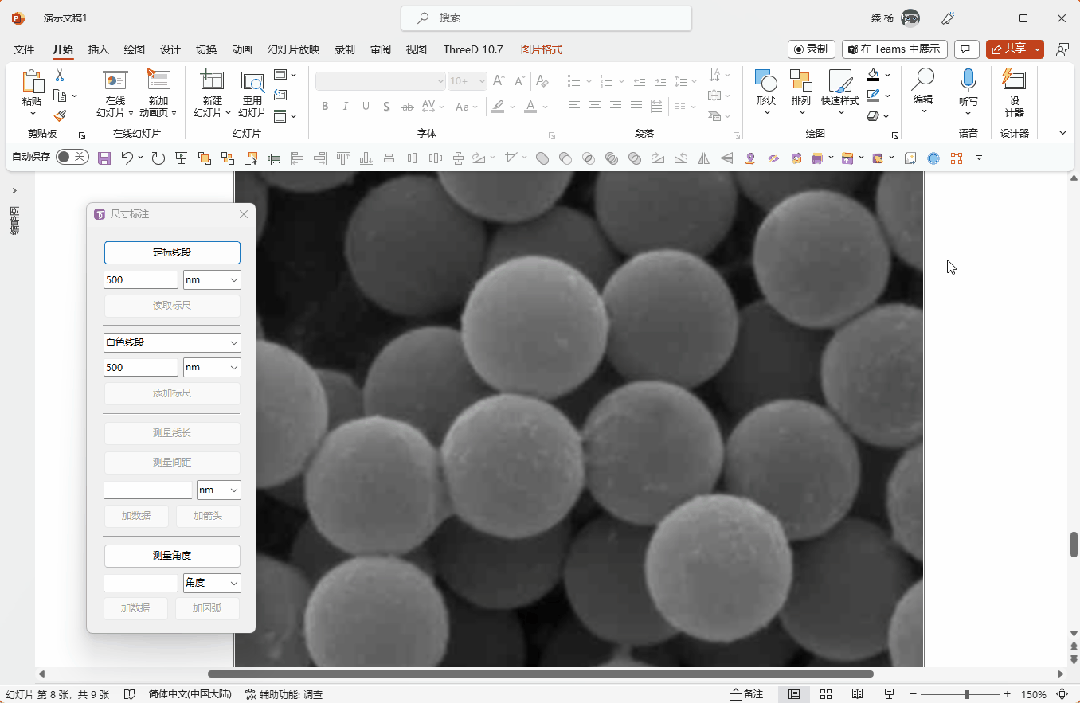

03测量线长和间距此功能可基于当前图片的比例尺，测量线条的长度或两条平行线的间距，以此得到电镜照片上粒子的尺寸和栅格的间距等使用此功能前，需先进行定标测量线长1. 使用直线、任意多边形、曲线工具或圆形等。

自定义图形，在当前页面插入一条直线、曲线或形状，使线条长度与图片上需测量的长度一致；2. 选中插入的线条，点击“测量线长”按钮，即可一键得到此线条的长度。

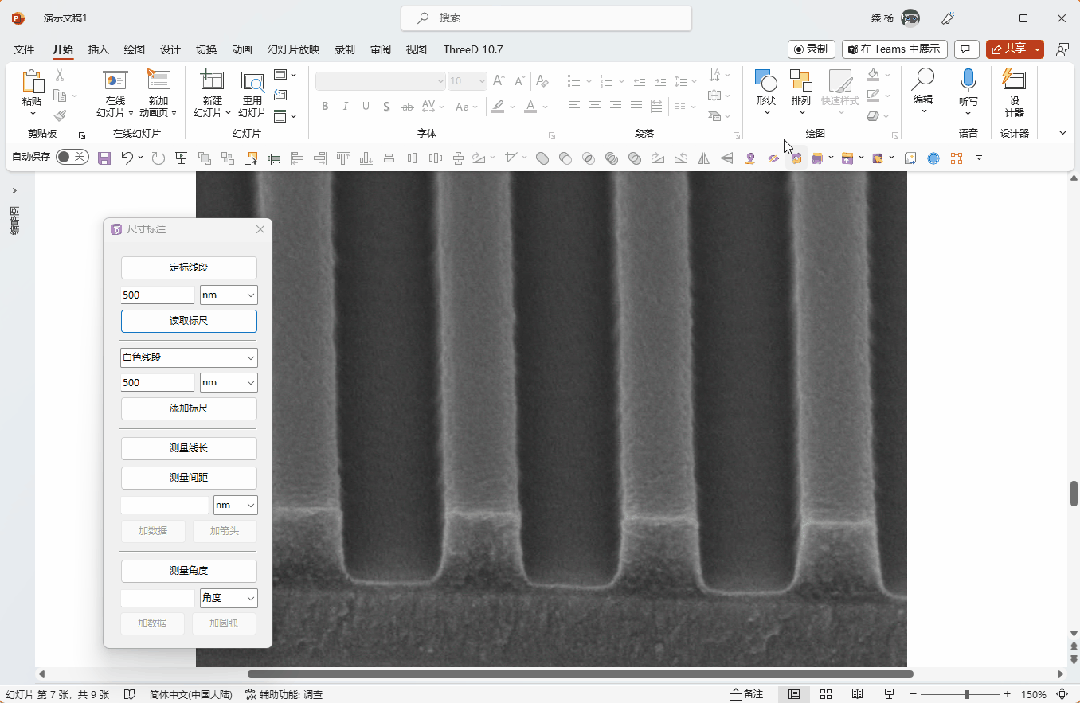

得到长度后，可在下方的单位切换框中切换长度单位；点击“加数据”按钮，即可将测量结果添加到页面中测量间距1. 使用直线或任意多边形工具，在当前页面插入一条直线，然后复制直线得到两条平行线，分别平移两条直线，使其。

间距与需要测量的长度一致；2. 选中两条直线，点击“测量线长”按钮，即可一键得两直线的间距。

得到间距后，可在数值右侧的切换框中切换长度单位；点击“加数据”按钮，将测量结果添加到页面中；点击“加箭头”按钮，一键在两条直线间或两侧生成标注其距离的箭头；当测量图片上较小的间距时，比如一个狭窄的栅格，可先测量多个栅格间的宽度（比如10个），再除以栅格的个数，以减小误差。

04测量角度使用此功能无需定标1. 使用直线或任意多边形工具，在当前页面插入两条直线，拉伸或旋转直线，使其与需测量的角的两边方向一致；2. 选中两条直线，点击“测量角度”按钮，即可一键得到两条直线的夹角。

得到角度后，可在下方的单位切换框中切换角度单位；可点击“加数据”按钮，将测量结果添加到页面中；可点击“加圆弧”按钮，一键在两条直线间生成标注其夹角的圆弧05ThreeD插件获取方式ThreeD插件支持平台。

ThreeD插件支持Windows 7及以上版本，支持Windows11不支持MacOSThreeD插件兼容PowerPoint 2010及以上版本，推荐使用PowerPoint 2016及以上版本不支持WPS。

ThreeD插件制作的图形，PowerPoint2007以上版本均可打开，可脱离插件进行查看和编辑ThreeD插件售价ThreeD 售价为219元/台购买后可享受免费插件升级ThreeD插件购买方式现在获取ThreeD有两种方式：
